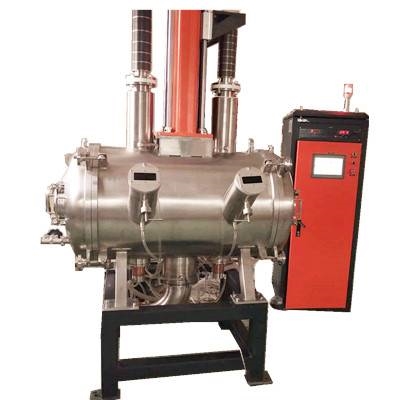

KDH-2000双工位自耗式真空电弧炉

类别: 非自耗真空电弧炉/纽扣炉
发布时间: 2019-06-14
价格: 面议
简介:   一、双工位自耗式真空电弧炉设备用途:  用于熔炼高熔点金属/合金,以及材料的提纯等  二、双工位自耗式真空电弧炉设备主要技术参数:  1、型号:KDH-2000  2、电弧
发送联系信息 订购热线:15803995802
产品详情

  一、双工位自耗式真空电弧炉设备用途 :

  用于熔炼高熔点金属/合金,以及材料的提纯等

  二、双工位自耗式真空电弧炉设备主要技术参数:

  1、型号:KDH-2000

  2、电弧熔炼室:卧式圆筒型真空室

  3、真空系统配置:由2X-30旋片式机械泵、TK-200扩散泵、三台高真空阀门和各种管路组成高真空系统真空度可达6.7*10-3pa

  4、冷态极限真空度≤6.7x10E-3Pa

  5、自耗电流:额定电流2000A

  6、熔炼工位:两工位安装在同一真空腔室,可独立工作

  7、工作气体:Ar气;

  8、电极升降方式:伺服电动升降

  9、电极升降速度:慢速升降速度:0~60mm/min

  快速升降速度:0-300mm/min

  10、引弧方式:高频引弧

  11、炉体侧部开门,装卸料方便省去上部打开炉盖装卸料的不便,炉体上有两个观察视窗。可清楚看到炉内工作情况,

  三、双工位自耗式真空电弧炉设备组成:

  主要由电弧熔炼真空室、熔炼电极组件、真空系统,及电气控制系统、安装机台等各部分组成。

  1、电弧熔炼真空室:真空室卧式圆筒形设计,结构简介美观,侧部开有标准快接接口,用于真空系统及辅助测量原件的安装,真空腔室两侧可开门,炉门上安装有清扫小炉门。炉门和小炉门均采用水冷结构。炉体的正前方有两个观察视窗,可以清楚的看到炉内的工作情况。底部留有一物料收集接口,接口采用采用标准快接方式,保持引出口为水平方式,方便物料收集。真空腔室制作全部采用外壁304不锈钢内层316L不锈钢水夹层结构,外部拉丝抛光,内部镜面抛光处理。

  2、电弧枪及电弧枪升降装置:电弧枪采用水冷设计,可耐高温,同时头部快捷螺纹安装设计,便于更换自耗物料。上部密封采用波纹管密封设计。两套电极升降采用伺服电动升降,由伺服电机减速机组成,速度范围宽,运行平稳。

  3、水冷铜电极:铜电极采用紫铜材料水冷设计,具有可靠的导电性,又可及时冷却,保证电极持续工作。

  4、电控系统:电器元器件均采用西门子施耐德等知名品牌,配有PLC+触摸屏,所有的动作控制都有PLC来完成,触摸屏上可直观显示各个部件的运行情况,真空数据,升降速度位移等可记录可保存。所有的操作都在触摸屏上完成,自动化程度高。

  真空系统及测量:真空系统采用两级泵由2X-30旋片式机械泵、TK-200扩散泵、三台高真空阀门和各种管路组成高真空系统真空度可达6.7*10-3pa

  采用气动模式,真空测量采用复合真空计,测量数显显示,带通讯模式。

  5、电弧电源:采用电弧炉专用电弧电源

标签:KDH-2000双工位自耗式真空电弧炉
